Инфракрасные лампы

Инфракрасные лампы

Больше, чем излучение

Инфракрасные лампы

Инфракрасные лампы

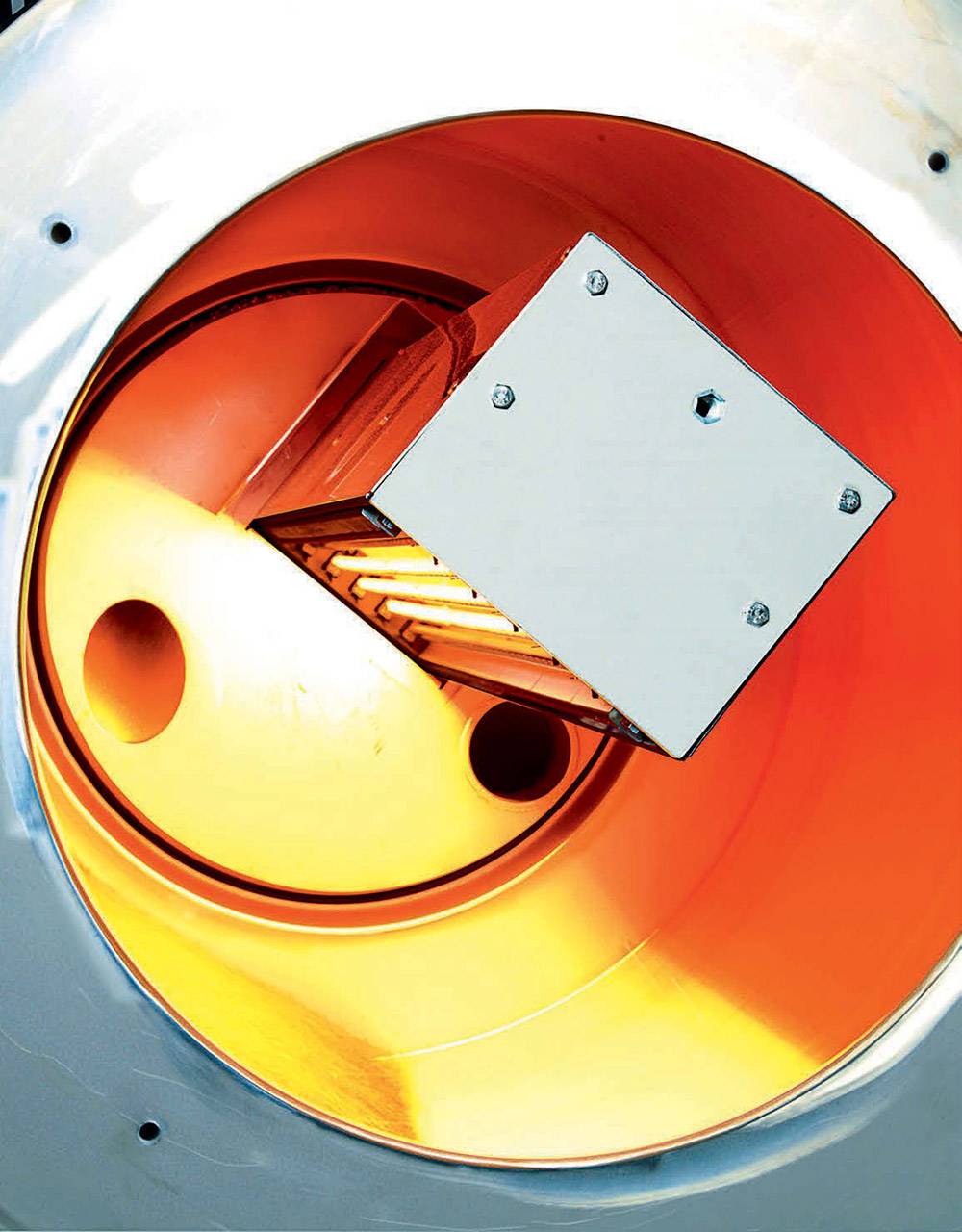

Сушильный барабан

Что такое излучение?

Существуют различные варианты нагрева объектов - с прямым контактом или без него:

Проводимость

Коэффициент пропускания при прямом контакте с источником тепла

Конвекция

Коэффициент пропускания при прямом контакте с нагретой средой

Излучение

Бесконтактное пропускание через электромагнитное излучение

Бесконтактный нагрев

Объект, облучаемый источником тепла с короткой или средней длиной волны, может поглощать более 92% излучаемой энергии. Это излучение может быть преобразовано в тепло в облучаемом объекте. Для достижения наивысшей возможной эффективности, материал объекта должен иметь коэффициент поглощения, который соответствует спектру инфракрасной лампы.

Невидимость для глаза человека

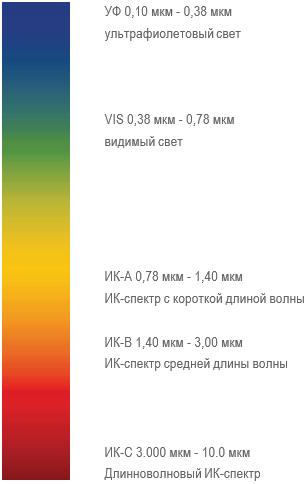

ИК-излучение находится за пределами видимого света и поэтому его невозможно увидеть человеческим глазом. Согласно DIN 5031 спектральный диапазон ИК- излучения определяется от 0,78 до 10,0 мкм. ИК-диапазон разделен на секции ИК-A, ИК-B и ИК-C, как показано на диаграмме.

Спектр ИК-диапазона

Для классификации ИК-ламп принято использовать термины “короткая волна”, “средняя волна” и “длинная волна”. Эти определения легко запоминаются, но с технической точки зрения они неверны. Твердотельные или монолитные лампы, то есть лампы накаливания, непрерывно излучают два из вышеупомянутых диапазонов длин волн.

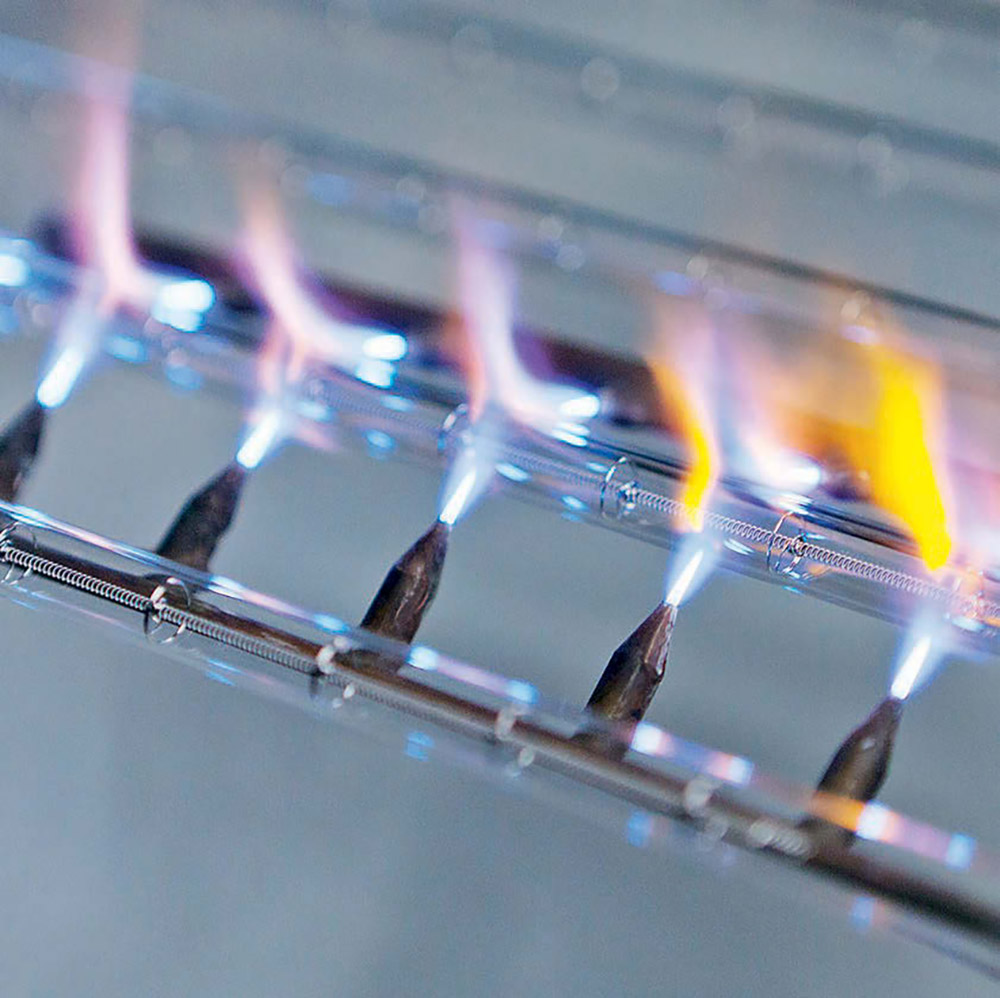

Точечный сварочный аппарат с контактными ИК-лампами

Точечный сварочный аппарат с контактными ИК-лампами

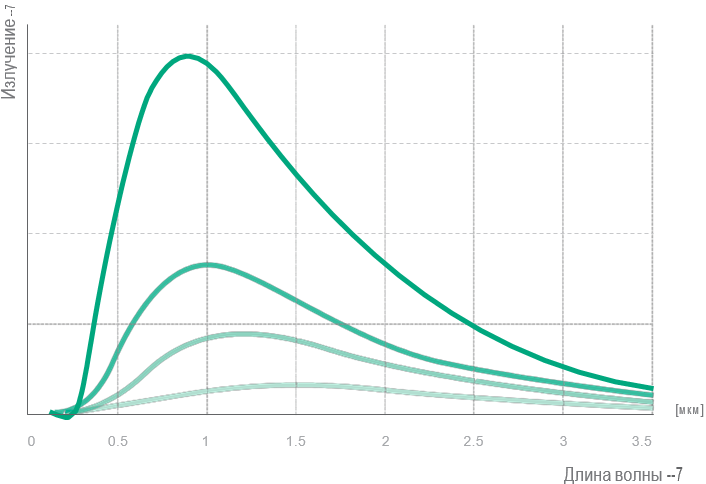

Типичный спектр лампы накаливания при различных цветовых температурах.

Типичный спектр лампы накаливания при различных цветовых температурах
Цветовая температура
  • 2900 K
  • 2400 K
  • 2100 K
  • 1700 K

Наилучшая технология нагревания

Инфракрасные лампы USHIO (ИК-лампы) изготовлены из кварцевого стекла и сконструированы для обеспе- чения долгого срока службы. Ассортимент продукции состоит коротковолновых и средневолновых ламп.

Высокая эффективность с точки зрения производительности и стоимости
  • Доступная мощность от 100 Вт до 16000 Вт
  • Цветовая температура от менее чем 800 K до 3200 K
  • Доступны с или без встроенного рефлектора
  • Адаптация излучения в соответствии с при- менением путем использования дополнительных трубок или покрытий
  • Уникальной особенностью ИК-ламп USHIO является технология EasyFit. С этой технологией замена ламп - даже индивидуальных - чрезвычайно проста и легка. EasyFit инди- видуально настраивается и сочетает удобство и функциональность. Лампа электрически подключается и одновременно механически монтируется
  • Может быть собран хорошо известный быстроразъемный соединитель (KSSV)
  • Специфические модификации или новые разработки
  • ИК-ламп для заказчика по запросу
  • Короткое время реакции ИК-лампы: 1 - 3 секунды, т.е. очень маленькая задержка во время включения/ выключения переключателя управления
  • Очень важно, если подача материала остановлена!
  • ИК-лампы с короткой или средней длиной волны позволяют преобразовывать более 92% общего входного напряжения в ИК-излучение
  • Средний срок службы составляет 5000 часов при номинальном напряжении
  • Отсутствие нагрева окружающего воздуха посредством коротковолнового излучения
  • Отсутствие затрат на нагревание или времени разогрева
  • Высококачественные кварцевые трубки гарантируют механическую и термическую надежность
  • Регулировка яркости с помощью нескольких электронных устройств
  • ИК-излучение можно направлять с помощью интегрированного рефлектора, что приводит к низким потерям ИК-мощности
  • Удельная площадь нагрева от 1 до 500 кВт/м²
  • Компактная конструкция из-за малых размеров ИК-ламп
  • Удельная мощность от 10 до 270 Вт на 1 см длины
Высокая эффективность с точки зрения производительности и стоимости

Используйте качество USHIO для удовлетворения своих потребностей

  • Термоформование стекла и ПЭТ
  • Пластиковая сварка
  • Поддержание пищи в теплом состоянии в сфере общественного питания
  • Нагрев пластин в полупроводниковой промышленности / эпитаксия
  • Сушка филеров и лаков в автомобильной промышленности
  • Контроль влажности в бумажной промышленности
  • Применение в медицине
  • Закрепление тонера в копировальных и печатных машинах
  • Снятие напряжений металлических сварных соединений
  • Пайка печатных плат
  • Активация клея
  • Отверждение смолы
  • Тестирование материалов
  • Усадка шарикоподшипников
  • Упрочнение цемента
  • Нагрев воздуха в залах и общественном транспорте
  • Усадка пленки
  • Выпаривание растворителей (разработка пленок)
  • Испарение воды в увлажнителях воздуха
Используйте качество USHIO для удовлетворения своих потребностей

Мы обеспечиваем идеальное соответствие

Благодаря тесному сотрудничеству научно-исследовательских и производственных подразделений USHIO может разрабатывать и выпускать специализированные лампы. Иногда небольшая модификация является достаточной для оптимизации применения.

Инфракрасные контактные лампы

В большинстве случаев используется обычная однотрубная лампа, доступная в разных вариантах.

Инфракрасные контактные лампы

Однотрубные лампы

Однополярная контактная ИК-лампа с отражающим покрытием. Предназначена для точечного нагрева контуров - особенно в сфере сварки пластмасс.

Однотрубные лампы

Двухтрубные лампы

Обе трубки двухтрубных ламп отливаются вместе, что обеспечивает очень высокую прочность длинных ламп. Лампы Twin-Tube могут быть одно- или двухполярными.

Двухтрубные лампы

Изогнутые однотрубные лампы

USHIO разработала усовершенствованный производ- ственный процесс и поэтому может предложить вы - сокотехнологичные изогнутые лампы. Преимущество этих ламп: их можно комбинировать различными способами, чтобы обеспечить равномерное нагревание.

Изогнутые однотрубные лампы

Патроны для
ИК-ламп Ushio

LirU
ИК-лампа LirU
EasyFit
ИК-лампа EasyFit
B
ИК-лампа B
LirM
ИК-лампа LirM
R7s
ИК-лампа R7s
Трубка R7s
ИК-лампа Трубка R7s
KSSV
ИК-лампа KSSV
Fa4
ИК-лампа Fa4
Lr
ИК-лампа Lr
LidU
ИК-лампа LidU
G
ИК-лампа G
Lin
ИК-лампа Lin
LiR
ИК-лампа LiR

Мощность нагрева с помощью рефлекторов

Мощность нагрева с помощью рефлекторов
Встроенный рефлектор

Из-за продольных размеров ИК-ламп излучение является радиальным. Используя рефлектор, излучение можно легко направлять, увеличивая используемую ИК-мощность до 170%. Встроенные или внешние рефлекторы могут использоваться в зависимости от применения. Встроенные рефлекторы гарантируют высокое качество, простоту в обращении и теплозащиту корпуса ИК-ламп. Встроенные рефлекторы непосредственно распростра- няют пламя кварцевой трубки. В большинстве случаев рефлекторы изготовляют из керамики и оксида алюминия. Они имеют эффективность около 80%. Температурная стойкость керамического рефлектора из оксида алюминия выше, чем у кварцевой лампы. Это гарантирует - даже при использовании без принудительного воздушного охлаждения - функциональность рефлекторов на протяжении всего срока их службы.

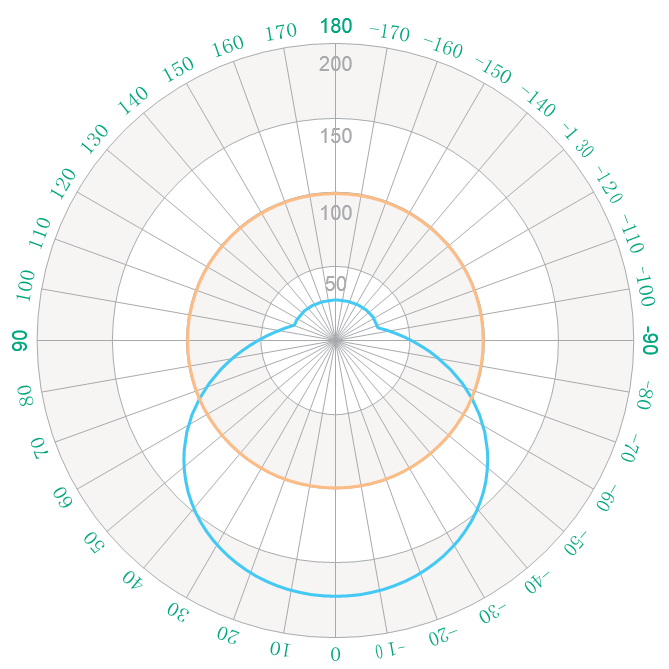

Относительная, радиальная мощность излучения с рефлектором и без него (%)

Относительная, радиальная мощность излучения с рефлектором и без него
  • Pадиальное распределение мощности в %. Лампа с рефлектором
  • Радиальное распределение мощности в %. Лампа без рефлектора

Как работать с ИК-лампами USHIO

Общие рекомендации
  • При работе с ИК-лампами необходимо надеть чистые перчатки, чтобы избежать загрязнения кварцевой трубки.
  • Если необходима чистка, она должна быть сделана с использованием спирта или другого подходящего спиртного.
  • Прикасаться к ИК-лампам можно только в случае отключения от источника питания.
  • Даже после выключения ИК-лампы могут быть настолько горячими, что могут вызвать ожоги.
  • При замене ламп держатели ламп должны быть проверены на обугливание и заменены при необходимости.
  • Важно следить за правильностью позиционирования при использовании ИК-ламп с рефлекторами.
  • Инструкции, прилагаемые к лампам, должны соблюдаться в любом случае.
Как работать с ИК-лампами USHIO

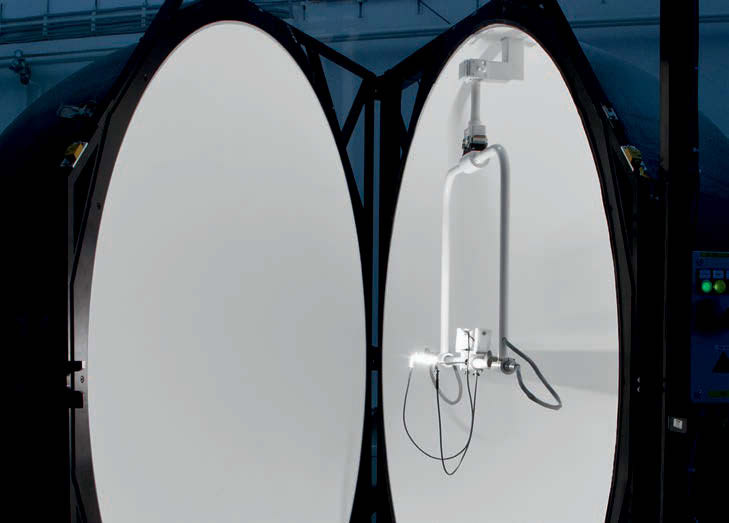

Измерение в отделе исследований и разработок

Допустимые положения горения

Положение горения при работе должно соответствовать спецификации. Положение горения указано для каждой ИК-лампы. Если инфракрасная лампа работает с нарушением допустимого положения горения, ее срок службы значительно сокращается. USHIO предлагает ИК-лампы, которые специально разработаны для вертикального использования.

Безопасность

ИК-лампы USHIO подвергаются постоянному контролю качества, а их конструкция позволяет избежать повреждений при использовании в соответствии с инструкциями .

Лампы могут использоваться только с соответствующими патронами. Соблюдайте указания изготовителя относительно максимальной рабочей температуре и тока патронов. Поврежденные патроны должны быть заменены.

ИК-лампы генерируют большое количество тепла. При установке следует соблюдать осторожность, поддерживать достаточное расстояние между излучателем и нагреваемой поверхностью, а также рефлектором/приспособлением во избежание повреждения.

  1. 1Ведущий провод
  2. 2Молибденовая фольга
  3. 3Кварцевая трубка
  4. 4Точка сварки
  5. 5Сужение
  6. 6Вольфрамовая нить
  1. Ведущий провод
  2. Молибденовая фольга
  3. Кварцевая трубка
  4. Точка сварки
  5. Сужение
  6. Вольфрамовая нить
Электрическая конструкция

ИК-лампы USHIO разработаны таким образом, чтобы получать определенную мощность при определенном напряжении. Срок службы ламп напрямую зависит от этого. Частое изменение нагрузки напряжения питания может привести к сокращению срока службы лампы. Работа при перенапряжении значительно сокращает срок службы. USHIO может адаптировать производство и обращение с ИК-лампой таким образом, чтобы изменения нагрузки не влияли на срок службы лампы. Если вы сообщите нам заранее, то мы сконструируем ИК-лампу для ваших специфичных нужд.

Допустимый температурный диапазон

Чтобы избежать плавления кварцевой трубки, прерывания галогенового цикла и окисления молибденовой фольги при работе лампы, необходимо соблюдать рабочие температуры указанные ниже.

Регулировка яркости

Все ИК-лампы USHIO поддерживают регулировку яркости

Разработка совместно с USHIO

USHIO - это партнер, который прислушивается к вашим идеям и требованиям. Давайте оптимизируем ваши процессы в соответствии с вашими спецификациями и ожиданиями. Воспользуйтесь нашим опытом, чтобы вместе разработать индивидуальное решение, соответствующее вашим потребностям.
